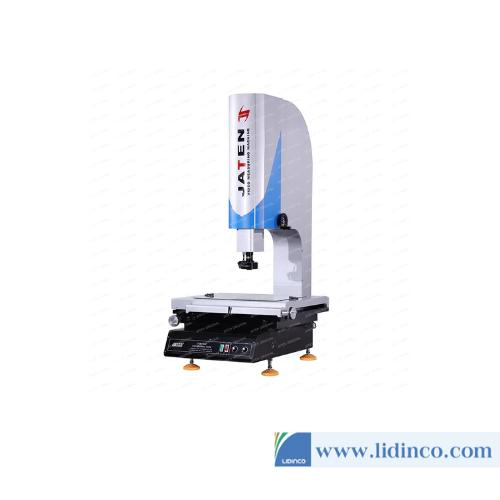

Máy đo 2D dành cho sản xuất trong nhà máy:
Máy đo video quang học có thể đo điểm, đường thẳng, hình tròn, cung và hình bầu dục, hình chữ nhật với chức năng định vị đa điểm, kết hợp các phép đo, cấu trúc trung tâm Và giao điểm của cấu trúc, điểm giữa của công trình, cấu trúc đường thẳng, cấu trúc tròn.
Chức năng xử lý, hiển thị, nhập, xuất dữ liệu
Hệ thống định vị laser. Dễ dàng tìm thấy vị trí đo.
Có thể đo và phát hiện nhiều loại kích thước và cấu hình của bộ phận phức tạp như Mẫu, Bộ phận dập, Cam, ren vít, bánh răng, dao cắt tạo hình, thiết bị đầu cuối, kim cương, đồng hồ, v.v.
Được áp dụng cho các lĩnh vực Cơ khí, Điện tử, Dụng cụ. Nhựa, v.v.
Phần mềm sử dụng Measuring Software.

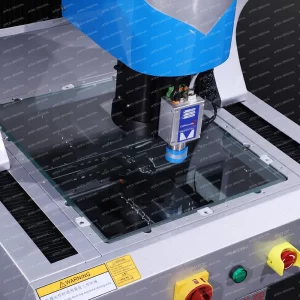

Đầu dò Renishaw của Anh (Tùy chọn)
Thông số kĩ thuật:
|
Jaten JTVMS MANUAL Video Measuring Machine |
||||
|
Model |
JTVMS-1510 |
JTVMS-2010 |
JTVMS-2515 |
|
|
WORKING STAGE |
X,Y,Z-axis Travel(mm) |
150×100X200 |
250×150X200 |
2500×150×200 |
|
dimensions (mm) |
600×530×950 |
600×550×920 |
690×550×1020 |
|
|
Load-bearing weight (KG) |
30 |
35 |
35 |
|
|
net Weight(KG) |
97 |
102 |
141 |
|
|
Model |
VMS-3020 |
VMS-4030 |
VMS-5030 |
|
|
WORKING STAGE |
X,Y,Z-axis Travel(mm) |
300×200X200 |
400×300X200 |
500×300×200 |
|
dimensions (mm) |
780×670×1060 |
945×646×1096 |
960×750×1100 |
|
|
Load-bearing weight (KG) |
35 |
35 |
35 |
|
|
net Weight(KG) |
165 |
245 |
255 |
|
|
Model |
VMS-5040 |
CUSTOMSIZE |
||
|
WORKING STAGE |
X,Y,Z-axis Travel(mm) |
500×400X200 |
||
|
dimensions (mm) |
780×600×1060 |
|||
|
Load-bearing weight (KG) |
35 |
|||
|
net Weight(KG) |
281 |
|||
|
Accuracy |
X-Y-axis (mm) |
≤(3+L/200)um, Repeatability 2um |
||
|
Z-axis (mm) |
≤(4+L/200)um |
|||
|
Grating ruler |
High-precision grating ruler, resolution 0.5um |
|||
|
CCD |
Japan Sentech Color 625 colorful CCD Camera |
|||
|
Optical system |
Automatic Zoom Lens ,Object View:7~1.1mm, zoom ratio 12X, Video Total Magnification:30X~230X ,Optional laser ,UK Renishaw Probe , can measure the thickness of transparent glass and flatness |
|||
|
Illumination system |
Continuous adjustable LED ring surface &contours&coaxial light, according to program-controlled to adjust the intensity&rate of light |
|||
|
Software system |
QuickMeasuring,Automatic video measurement software |
|||
|
Working environment |
20°C±3°C, Temperature 45% -75%, isolated from the external vibration source |
|||
|
Power supply |
220V±10%,180V~260V(AC),50HZ |
|||
|
Optional Accessories |
Can match with Objective/Laser/Probe/cupboard/version/ Brand CCD…… |
|||
